低至亞微米分辨！高分辨、高靈敏度X射線CCD/sCMOS相機
根據 X 射線能量轉換為相應電荷的方式不同，X 射線相機可以分為間接和直接探測兩類。目前基于光子計數的像素化 X 射線直接探測器， 得益于其高探測效率、零噪聲、高幀率、能量窗口篩選能力，低點擴散等特點，使得其在 X 射線衍射，散射，關聯光譜等弱光或有時間分辨要求的應用得到廣泛的應用，在 X 射線能譜成像領域帶來了質的飛躍，目前商業化的醫用能譜 CT 已經面世。此項技術的發展充分踐行科學技術造福人類的終極目的，從基礎研究及應用，到科學裝置，隨之是實驗室及商業化醫學應用。
但是目前光子計數的像素化 X 射線直接探測器的最小像素尺寸為 55μm*55μm，其不能滿足 X 射線微納 CT、顯微成像，計量學等應用方向對于更小像素的需求。因此，目前高分辨 X 射線間接探測相機在如上領域具有不可替代的作用。
1
X 射線間接探測相機基本原理及類型
X 射線間接探測相機基本結構是高能的 X 射線打在閃爍體上，隨之轉為可見光，部分可將光通過光學耦合器件耦合到后端的 CCD 或 CMOS 傳感器上。光學耦合器件包含兩種：透鏡和光錐或光學面板。
透鏡組耦合
光錐耦合
主要性能差異-透鏡組耦合VS光錐耦合
光錐耦合 X 射線相機的的光傳輸效率是透鏡耦合的 4 倍。主要是因為光錐的耦合效率高；
透鏡耦合 X 射線相機的空間分辨率可以低至亞微米水平，但是光錐不行，是因為光錐的光纖尺寸為幾個微米。
2
捷克 RITE 公司的低至亞微米分辨的高性能X射線 CCD/sCMOS 相機
捷克 RITE 公司主要提供透鏡耦合（fiber coupled，LC）和光錐耦合（fiber coupled，F(xiàn)C）兩種高分辨間接探測X射線相機。進一步根據傳感器不同，可分為電荷耦合（CCD）和互補型金屬氧化物（CMOS）兩種版本。探測器采用一體化結構，小巧緊湊，結實堅固，易操作易集成，從原材料的采購，到生產及成品測試都經過嚴格的把關，不僅性能優越而且堅固耐用。適用于微米及亞微米的 X 射線顯微成像、X 射線顯微 CT、X 射線計量學等應用。
3
XSight? LC 透鏡耦合高分辨 X 射線相機
主要特點
多個鏡頭可簡單切換，實測空間分辨率500nm-7μm；
緊湊堅固的設計，可防止因散射的 X 射線直接撞擊傳感器而產生噪聲；
一體化設計，易于安裝和操作，無需水冷，USB 傳輸，軟件友好。可提供真空版本，光譜范圍可擴展到 EUV 能段。
XSight? LC
真空版-EUV

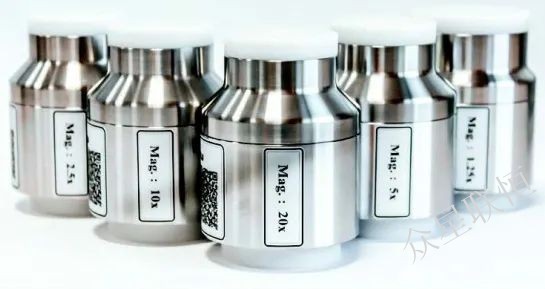

可更換鏡頭單元
規格參數
XSight? LC 透鏡耦合高分辨 X 射線相機搭建在理學 nano 3D X 射線顯微系統中：
應用示例
蜱蟲
0.4 micron resolution
關于RITE
Rigaku Corporation 于 2008 年在捷克首都布拉格成立了 Rigaku Innovative Technologies Europe s.r.o. (下簡稱“RITE”)，配有多個專業的 X 射線實驗室，作為日本理學在歐洲的 X 射線光學鏡片設計、開發和制造中心。 盡管理學在 2008 年才成立 RITE，但是 RITE 前身卻在業內有著超過 50 年的發展歷史。團隊創始成員來自捷克科學院和捷克理工大學，參與了多項（原）捷克斯洛伐克空間探測項目，是目前捷克 X 射線光學領域的領先研究學者。憑借自身在 X 射線、極紫外光學領域多年的積累，除了承擔母公司理學的研發 (R&D) 任務以外，RITE 秉承著開放合作的理念，也直接向全球的工業客戶、實驗室科研用戶提供標準或定制型 EUV/X-RAY 光學鏡片和高分辨 X 射線相機等。
北京眾星聯恒科技有限公司作為捷克 RITE 公司中國區授權總代理商，為中國客戶提供 RITE 所有產品的售前咨詢，銷售及售后服務。我司始終致力于為廣大科研用戶提供專業的 EUV、X 射線產品及解決方案。如果您有任何問題，歡迎聯系我們進行交流和探討。
