自1969年，威拉德·博伊爾（Willard Boyle）和喬治·史密斯（George E. Smith）發明的了 CCD（Charge coupled device）以來， 基于CCD傳感器的相機得到廣泛應用，無論在基礎研究還是日常生活用都能見到它的身影，它極大的拓展的人類的認知世界能力，使得我們可以探索宇宙的奧秘，微觀細胞的結構，并可以隨時記錄生活。從應用場景來說，CCD相機大概可以分為消費級，工業級和科研級。

今天我們的服務對象為一臺由greateyes公司生產的科研級、深度制冷、高靈敏度、極紫外/X射線、全幀CCD相機，如下圖1。

圖 1 （左）greateyes公司LOTTE 光譜系列相機頭，

（右）用戶真空和空氣側的水與電的饋通

顧名思義，‘科研級’的產品主要就是滿足科學研究的需求，在物理光學領域，追求更高的時間分辨和的空間分辨是一個主要的追求方向，也就意味著所需要探測的光信號是極其微弱的。這也就是“深度制冷、高靈敏度、全幀CCD極紫外”等定語的意義。由于大多數材料、甚至空氣都會對極紫外、軟X射線光強吸收，所以greateyes公司的LOTTE系列相機沒有提供用于傳感器保護和密閉環境的窗口，同時為了獲得最大的探測靈活性，使用時整個相機頭可以放置于真空腔體之中。

那么在真空環境之中，我們面臨的污染源有哪些呢？

• 濕氣/冰

  當?shù)蜏氐?CCD 表面暴露在空氣中時，大氣中的濕氣會在傳感器上凝結并凍結，形成霜或冰。這可能會損壞 CCD 的表面或鍵合線。

• 排氣

  非真空設計的材料，會隨著時間的推移釋放出滯留的氣體（排氣），從而污染 CCD。

• 灰塵和顆粒物

  灰塵和其他空氣中的顆粒物可能會沉積在 CCD 上，尤其是在組裝或維護過程中。

• 有機污染物

  某些材料，例如某些塑料或粘合劑或被激發的樣品，會釋放揮發性有機化合物，這些化合物會凝結在 CCD 表面。

• 油污或腐蝕

  在某些情況下，污染物可能會進入冷卻系統（例如，由于液冷系統中的氣缸蓋墊片故障），導致油污或銹蝕污染。

上述的任意一種污染，都會嚴重干擾成像結果，導致圖像出現雜散光、偽影、信噪比下降或分辨率損失，嚴重的情況，甚至?xí)?dǎo)致相機損壞。因此，專業、無損傷的清潔工作，不僅是技術挑戰，更是科研設備可靠運行的保障。

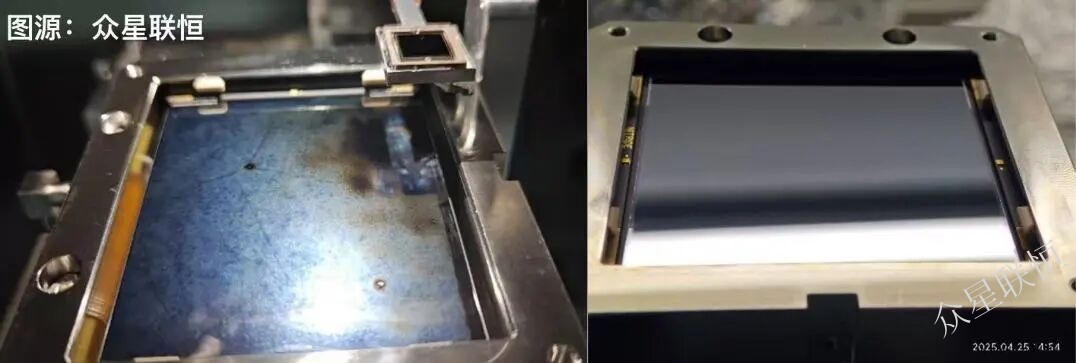

圖2.1 客戶拍攝反饋污染情況                 圖2.2 清潔完成后拍攝

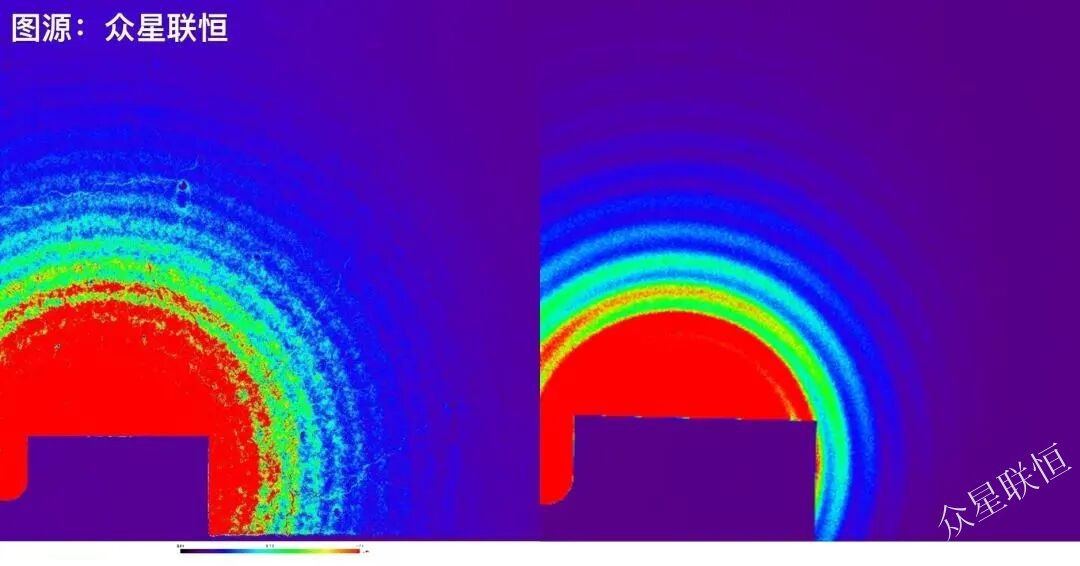

為了保證在清洗中未對相機造成額外的影響，我們對相機的性能進行了評估，如下圖3.1 和3.2清晰前后的成像效果對比。

圖3.1 清潔前采集數據結果              圖3.2 清潔后采集數據結果

客戶對設備清洗效果表示高度認可。經處理后，設備性能參數顯著改善，數據誤差率大幅降低?？蛻舴答佄宜痉?wù)響應及時、流程高效，成功解決了污染難題。同時，客戶特別指出，我方提供的專業維護建議與后續保障措施，為其設備的高效穩定運行提供了系統化的支持，驗證了本次服務的綜合價值。

2025 年上半年，我們的客戶在測試大量實驗樣品的過程中，發現其大靶面極紫外、X射線CCD相機的傳感器表面沉積了大量實驗樣品殘留物，這些殘留物如同頑固的污漬，嚴重影響了設備性能和數據采集的準確性。為了確保設備能夠正常運行，客戶委托我們進行深度清洗，一場與微觀污染物的戰斗就此拉開帷幕。

        此次清潔工作的難度極大，風險頗高。大靶面極紫外、X射線CCD相機的傳感器極為精密，任何微小的劃痕或損傷都可能導致傳感器相應像素位置的響應線性度惡化，壞像素增多，甚至使整塊芯片報廢。傳感器四周 bonding wire 非常密集且微小敏感，任何不當?shù)呐鲇|都可能使 bonding wire 斷裂，使設備無法正常工作，開機短路甚至報廢。

而傳感器表面的實驗樣品殘留物不僅量大，還與傳感器表面緊密結合，清潔前需要根據客戶實驗環境和樣品種類對污染物進行分類判斷，清潔時既要徹底清除殘留物，又要確保傳感器不受絲毫損傷，不碰觸四周 bonding wire，這對清潔技術和操作精度都是極大的考驗。

圖4 bonding wire細節圖

• 清洗前設備狀態

檢查發現，傳感器表面沉積了大量實驗樣品殘留物，這些污染物如同一層厚厚的灰塵，嚴重影響了傳感器的靈敏度和數據采集的準確性。

• 清洗過程

接到需求后，我們迅速安排專業工程師上門。工程師憑借豐富的經驗和對設備結構的精準掌握，安全地完成了探測器的拆卸工作，隨后將需要清潔的相機安全取送回我們的專業清潔實驗室，每一步都小心翼翼，如同在微觀世界中行走的探險者，確保設備的安全與完整。

我們根據傳感器的材質、污染程度和設備特性，制定了詳細的清洗方案。采用專業設備和原廠提供的專用清潔液，確保清洗過程安全高效，如同為傳感器量身定制專屬清潔方案。

• 清洗步驟

 （1）設備拆卸：專業工程師現場拆卸設備，安全取出 CCD 相機，專人安全箱取送，每一個動作都精準無誤，仿佛在進行一場精密的手術。

（2）檢查：傳感器表面顯微檢查，記錄污染狀態，可見傳感器表面受到不同程度的污染，這些污染如同一個個隱形的敵人，等待著我們?nèi)デ宄?/span>

圖5 試驗室檢查記錄

（3）預處理：使用專用工具去除表面松散的灰塵和污漬，為傳感器進行一次初步的清潔洗禮，去除表面的浮塵。

（4）深度清潔：采用微米級精度噴頭，結合原廠清潔液，去除頑固的實驗樣品殘留物，如同用一把無形的刷子，將每一個角落的污漬都清掃干凈。

（5）檢測：使用專業設備進行全面檢測，確保傳感器性能恢復到最佳狀態，仿佛在為傳感器進行一次全面的體檢，確保其健康無損。

greateyes 公司生產的科研級、深度制冷、高靈敏度、極紫外、X射線全幀CCD相機-LOTTE系列，為了保證高達10-9 mbar的超高真空兼容度，在原材料選擇，和生產環境的清潔程度及工藝都進行了嚴格的控制，由于優異的電子學和制冷設計，使得相機具有低至-80度的制冷溫度和極低的讀出噪聲。它是真空紫外、極紫外、X射線探測的理想選擇，可以應用于光譜、散射、成像等應用。

用戶在使用這樣類型的相機時應該注意什么？

?高靈敏度弱光探測科學級CCD，請勿將其長時間對準強光物體（如太陽，激光），否則可能損傷圖像傳感器，對其性能造成不可恢復影響。

?相機主體較重，取出相機時應特別小心，以防相機跌落損壞相機！相機傳感器邊緣有非常纖細的導線，極輕微的觸碰也可能碰斷導線！轉移、儲存相機時，請一定要安裝上隨相機提供的保護面板！

?破壞真空腔室真空前，請在相機溫度回到室溫之后進行，否則溫度過低會導致相機傳感器表面結露進而損壞相機！

?相機傳感器直通真空，通常會冷卻到很低的溫度，真空泵或其它設備產生的油脂等很容易凝結在傳感器表面上，在圖像上形成偽影！

?即使傳感器溫度回到室溫，這些凝結物可能依然存在。這些凝結物可能嚴重破壞傳感器，一旦出現這種情況時，請立即關閉相機電源，停止使用相機！！聯系我公司處理！

如果相機傳感器發生了污染，不要著急直接擦拭清洗，請務必聯系專業人員或聯系我們，以免對相機造成不可避免的損壞。
