一、引言
圖1. 勞厄衍射實驗圖案（左），勞厄百年紀念郵票（右）
1895年，德國物理學家威廉·倫琴發現了X射線，揭開了X射線應用科學研究的新篇章。隨后在1912年，同來自德國的馬克斯·馮·勞厄（Max von Laue）使用X射線照射晶體，首次觀察到衍射圖樣，不僅驗證了X射線是電磁波，還揭示了晶體內部的周期性結構。這一發現為X射線晶體學的發展奠定了基礎，幫助科學家們打開了探索物質微觀世界的大門，勞厄也因這一杰出的貢獻于1914年獲得諾貝爾物理學獎。
得益于1913年英國物理學家威廉·亨利·布拉格與其子勞倫斯·布拉格提出的布拉格定律（2d sinθ = nλ）和X射線光管亮度的不短提升和高亮同步輻射裝置的誕生，其衍生出非常多的晶體分析技術和儀器，其中包括單晶X射線單晶衍射(SCD)，粉末X射線衍射(PXRD)，高分辨X射線衍射（HRXRD），X射線衍射CT（XDCT）和三維X衍射成像（3DXRD or BCDI）。相較于新興的用于解析晶體內部缺陷成像的3DXRD技術，先在實驗室實現的X射線勞厄背散射經典分析技術，至今質量控制和科學研究仍有廣泛的應用，并基于部件性能的提升在不短迭代，以免當先的分析需求。
二、 勞厄衍射技術簡介
圖2. 透射勞厄衍射（左）；背反射（右）
如上圖2，勞厄衍射通常具有透射模式和背反射模式。使用一個多色低能（50keV）X 射線束照射樣品，滿足晶體不同晶面布拉格條件（2dsinθ=nλ）的透射或者反射衍射X射線是形成沿“晶帶軸圓錐”分布的勞厄衍射花樣。同一晶帶的衍射斑呈雙曲線或直線排列，通過對衍射斑點的空間分布進行反演可以確定晶體的取向。
背散射幾何是目前實驗室X射線勞厄衍射系統最常用的結構幾何。衍射線被位于X射線源和樣品中間的探測器收集，相較于透射幾何（透射幾何多用于單晶結構解析），背散射的光路結構解決了厚樣品及含重原子晶體樣品無法被X射線穿透的難題，使得大尺寸工業生長的晶體樣品表征成為可能。
三、 影響實驗室X射線勞厄背散射系統的性能的關鍵因素
3.1 X射線光源+光學器件
無論是透射幾何還是背散射幾何，在探測器上獲得清晰的、可索引的勞厄衍射斑是反演晶體取向、分析晶粒分布及晶體結構質量的關鍵。如下圖3所示，只有當入射X射線束的尺寸小于所表征的晶體尺寸時，在探測面上才能清晰地觀測到晶體的衍射信號。
圖 3射線勞厄衍射系統對不同尺度晶體的表征結果
在大部分的實驗室X射線勞厄衍射系統中，其采用針孔準直器作為X射線束調制元件只能實現單晶樣品或大尺寸晶粒樣品的結構分析，難以對多晶小晶粒樣品進行掃描和表征[1]。與此同時，受小尺寸針孔對X射線有效光收集效率的限制，單張勞厄衍射圖像的采集時間通常需要3分鐘以上（基于高性能大面陣CCD探測器），針對弱散射晶體材料的曝光時間會更長[2]。
圖4 SpotLight-P微焦點X射線光源（耦合多毛細管X光透鏡）實物圖
如上圖4，在先進的實驗室X射線勞厄衍射系統中，耦合毛細管的微焦X射線源往往是最優選擇。得益于高通量、小焦斑、低發散度和易維護特點，可以進一步的提高分析速度。如下圖5所示，紅色曲線是模擬50W微焦點不佟能量X射線的光強，而藍色曲線是考慮多毛細管X光透鏡傳輸效率后的不同能量X光強度，其中黑色曲線為1200W衍射X射線源的模擬光強。由于基于衍射需求選取多毛細管X光透射的OFD（毛細管X光透射輸出端到聚焦點的距離）是270mm，聚焦尺寸為300微米（FWHM），所以把它的強度與1200W衍射管出光口后270mm放置一個300微米針孔的強度進行對比，可以得到綠色增益曲線。 可以看到耦合多毛細管X光透鏡的微焦點X射線源，相較于大功率衍射管的高達3600倍的強度增益。
圖5 毛細管耦合50W微焦點X射線源與2000W的衍射X射線源輸出強度模擬曲線對比
3.2 探測器
在探測器方面，傳統的膠片或成像板雖然價格便宜，但受空間分辨率差、靈敏度低、信號讀出不便捷等因素限制，使得圖像采集速度慢，無法實現晶體的實時定向分析，已經逐漸被高性能的大面陣CCD探測器所取代，對于需要更高分析速度和精度的應用，我通常推薦具有高靈敏度、零噪聲、高探測效率和高幀率的光子計數、像素化X射線探測器（又稱：混合像素X射線探測器）。
同時，由于傳統常見CCD探測器和光子計數、像素化X射線探測器中心本身并沒有用于X射線傳輸?shù)目自O(shè)計，要實現背散射幾何的X射線勞厄衍射，往往只有從入射X射線兩側（固定角度）收集衍射信號，并通過多角度圖像拼接，實現勞厄衍射圖樣的采集，這不僅僅需要樣品的測角儀和探測器實現聯動控制，同時復雜的數據后處理增加了系統的難度[3]。所以我們通常都是推探測器的構型采用特殊設計，以在探測器中心預留一個1mm左右的通孔以確保X射線的無損傳輸，詳見如下圖6和7。
圖6 中心帶孔的X射線勞厄CCD探測器
圖7 中心帶孔的光子計數、像素化X射線探測器
3.3 多毛細管微焦點X射線源和帶孔的CCD探測器完美組合
圖8 一體化的交鑰匙實驗室X射線勞厄背散射系統
如下圖9所示，愛丁堡極端條件科學中心Whitley等研究人員基于多毛細管X射線源耦合多毛細管X光透鏡的微焦點X射線源和高性能帶孔CCD探測器搭建的X射線勞厄衍射系統對直拉法生長的UAu2大晶體進行晶粒掃描的結果，單個圖像點掃描的采集時間僅需1s，采集效率遠超常規的平板探測器[3, 4]。一方面，得益于多毛細管的高度聚焦效率，在樣品上實現了小于0.34 mm的小焦斑尺寸，同時針對17.4 keV能量的X射線強度增益達到了10以上，顯著優于傳統基于針孔調制的實驗方案。另一方面，基于CCD的微秒級圖像采集能力和多幀圖像累加平均的功能，進一步提高了衍射圖樣的襯度，有效提升了圖像采集的效率和圖像質量。

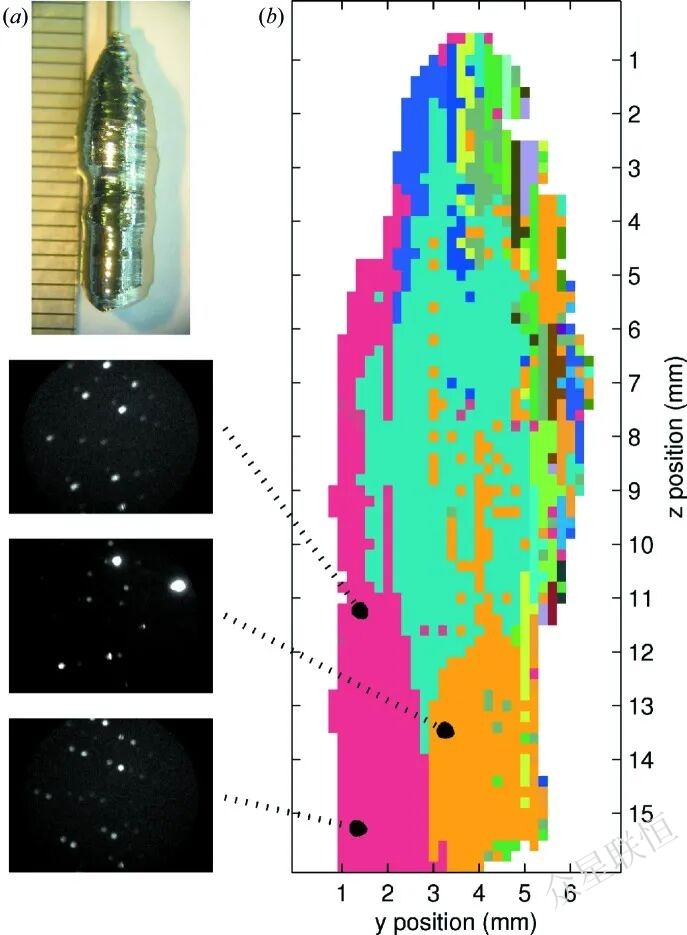

圖9 采用CCD探測器對直拉法生長的UAu2大晶體進行晶粒掃描的結果[3]
（單張圖像的采集時間為1s）
四、實驗室X射線勞衍射技術最新研究進展
4.1 高亮同步輻射光源和帶孔混合像素X射線探測器的完美組合
來自日本同步輻研究所及東京理科大學等單位的研究員在日本Sprig 8同步輻射搭建了一套微區掃描 x 射線背散勞埃顯微鏡，研究了永磁體中磁體顆粒的尺寸和方向分布，并闡明了其與矯頑力的關系【5】。
圖10 勞埃衍射顯微實驗裝置
如上圖10 X 射線束穿過帶有 3mm*3mm 中心孔的眾星聯恒合作伙伴捷克Advacam公司的AdvaPIX TPX3 Quad 探測器，隨之打在樣品上，樣品放置在多維的平移臺上用于調節樣品姿態，探測器會收集向后散射的 X 光。為了選擇合適的光束線進行分析，研究人員分別比較了 BL28B2、BL40XU 和 BL39XU 線站的復色 X 射線、粉色光束 X 射線（Pink X-ray beam）和納米聚焦單色 X 射線的衍射圖案。由于低背景和使用納米束的優點，作者認為使用單色 X 射線束是有效的。
4.2 數微米級微區實驗室勞衍射技術的探索
來及丹麥技術大學Yang Zhang等研究人員搭建一套基于單毛細管高亮微焦點X射線源（最高160Kv，10W）和眾星聯恒合作伙伴捷克Advacam公司的Minipix多功能混合像素X射線探測器搭建一套X射線勞厄微束衍射系統【6】。裝置原理圖，如下圖 11.
圖 11 X射線勞厄微束衍射系統布局示意圖
研究人員使用該系統測試了使用激光增材制造的AlSi10Mg合金，同時在APS同步輻射進行了測試。目的是找出表征這些微觀結構特征所面臨的挑戰，并提出解決這些挑戰的未來研究方向。
圖11 使用實驗室系統測試的圖像
如上圖是 打印的 AlSi10Mg 合金衍射圖和 圖 Si 單晶的衍射。(a) 中黃色箭頭標記的環狀特征是直接聚焦光束穿過光束遮擋器的痕跡，而中心區域的大片亮區則是直接聚焦光束通過屏蔽層針孔泄漏造成的。(a) 中背景水平高于 (b) 是由于曝光時間較長（20 秒對 1 秒）造成的。
對于實驗室 X射線勞厄微束衍射系統，研究人員提出的未來的發展方向包括改進軟件開發，使其能夠適應取向擴展，以及改進數據采集程序，使其能夠涵蓋來自多個入射角度的衍射斑點。這些因素的結合，或許能夠?qū)崿F(xiàn)對增材制造金屬進行合理的微觀結構表征。盡管曝光時間相對較長（20 秒），光束尺寸較大（約 10 μm），但一旦實驗室系統的潛力得到充分發揮，其無限的可及性將使其成為表征 3D 微觀結構的有力工具。
五、小結
相較于新興的用于解析晶體內部缺陷成像的3DXRD技術，早在實驗室實現的X射線勞厄背散射經典分析技術至今仍在質量控制和科學研究領域有廣泛的應用，并基于部件性能的提升在不斷迭代，以面對當先的分析需求。為了滿足對于晶體材料結構更為精細的表征，無論是實驗室系統和還是同步輻射裝置，都在不斷提升其分析能力。
眾星聯恒作為一家專業的極紫外、X射線核心部件及解決方案提供商，我們可以為您提供：
1、實驗室X射線勞厄背散射測試一站式解決方案——從核心部件到交鑰匙系統。
2、目前我們已儲備一定規模的EUV與X射線相關設備與核心部件庫存，具備快速交付能力。
3、我們創建了設施完善的X射線開放實驗室，配備了多套先進的X射線光源系統、光學元件以及探測器，可支持包括X射線成像、相襯成像、衍射分析、熒光檢測以及X射線源性能表征在內的多樣化的測試、預研和論證工作。
4、我們是一群對于極紫外、X射線技術充滿熱情的團隊，如果你有任何疑問想要和我們交流、探討，不要猶豫請直接聯系我們。
參考文獻：
[1] Lynch P. A., Stevenson A. W., et al., A laboratory based system for Laue micro x-ray diffraction. Rev. Sci. Instrum., 2007, 78 (2): 023904.
[2] Huang V. W., Liu Y., et al., Upgraded LauePt4 for rapid recognition and fitting of Laue patterns from crystals with unknown orientations. J. Appl. Cryst., 2023, 56, 1610-1615.
[3] Whitley W., Stock C., et al., A laboratory-based Laue X-ray diffraction system for enhanced imaging range and surface grain mapping. J. Appl. Crystallogr., 2015, 48 (4), 1342-1345.
[4] Christian A. B., Neumeier J. J., Cone R. L., Economical Laue x-ray diffraction using photographic film and orientation of single crystals. Rev. Sci. Instrum., 2020, 91, 051401.
[5] 隅谷和嗣, et al. "光源の違いによる走査型 X 線後方散亂ラウエ顕微鏡の性能比較." SPring-8/SACLA 利用研究成果集 9.6 (2021): 405-410.
[6] Zhang, Y., et al. "Challenges in characterizing additively manufactured AlSi10Mg using X-ray Laue micro-beam diffraction." IOP Conference Series: Materials Science and Engineering. Vol. 1310. No. 1. IOP Publishing, 2024.
